纳米压印设备

您的当前位置: 首 页 >> 产品中心 >> 服务项目

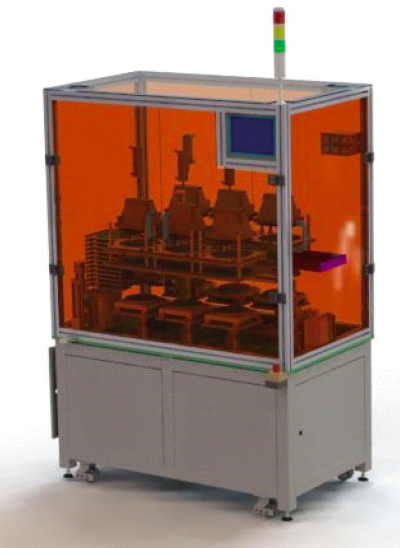

纳米压印设备

  • 所属分类:服务项目

  • 点击次数:
  • 发布日期:2019/06/21
  • 在线询价
  • 详细介绍

纳米压印技术的基本原理和工艺 近十年间,各种创新的 NIL 工艺的研究陆续开展,其实验结果越来越令人满意, 目前大概可以归纳出四种代表技术:热压印光刻技术、紫外硬化压印光刻技术、软压印、激 光辅助直接光刻技术。


 热压印(HE-NIL) 热压印的工艺包含下列步骤: ①首先,利用电子束直写技术(EBDW)制作一片具有纳米图案的 Si 或 SiO2 模版, 并且准备一片均匀涂布热塑性高分子光刻胶(通常以 PMMA 为主要材料)的硅基板。 ②将硅基板上的光刻胶加热到玻璃转换温度(Glass Transfer Temperature)以上,利 用机械力将模版压入高温软化的光刻胶层内,并且维持高温、高压一段时间,使热塑性高分 子光刻胶填充到模版的纳米结构内。 ③待光刻胶冷却固化成形之后,释放压力并且将模版脱离硅基板。 ④对硅基板进行反应离子刻蚀(Reactive Ion Etching)去除残留的光刻胶,即 可以复制出与模版等比例的纳米图案。


纳米压印设备
